ECU的ESD静电设计与测试-2：静电标准及测试
标准要求试验报告应包括；试验设备(特别是放电网络)、试验等级、试验地点、受试设备、放电点、环境条件、接地条件、DUT的工作模式、DUT的监测条件、系统的互相作用以及其他与试验有关的信息。关于试验场地，标准要求在满足环境条件的实验室进行即可，或者在屏蔽室内进行都可以。如下图DV报告所示，试验在专门的静电试验室内进行，放电分为上电和不上电模式，试验分为直接和间接，这和标准规定是一致的。

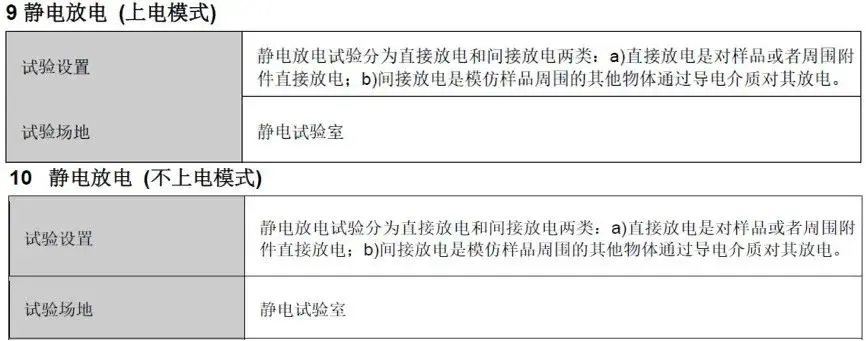

ESD测试测试条件（来源：孚乔图，CVC威凯）
ESD测试需要用到的试验设施及设备会在DV报告中列出，如下图所示：
ESD的DV试验设备（来源：孚乔图，CVC威凯）
从上表可见，ESD试验相关设备比较简单，可以说在所有的EMC测试中算是最简单的了，测试主要用到的设备就是ESD发生器，另外再加一张桌子就差不多了，所以ESD测试价格相对也没那么高。
2.1 DV试验等级及要求
此次ESD试验中，该DUT的放电类型、试验等级（测试方法及电压）、放电位置、放电网络、放电次数要求及判定标准如下：

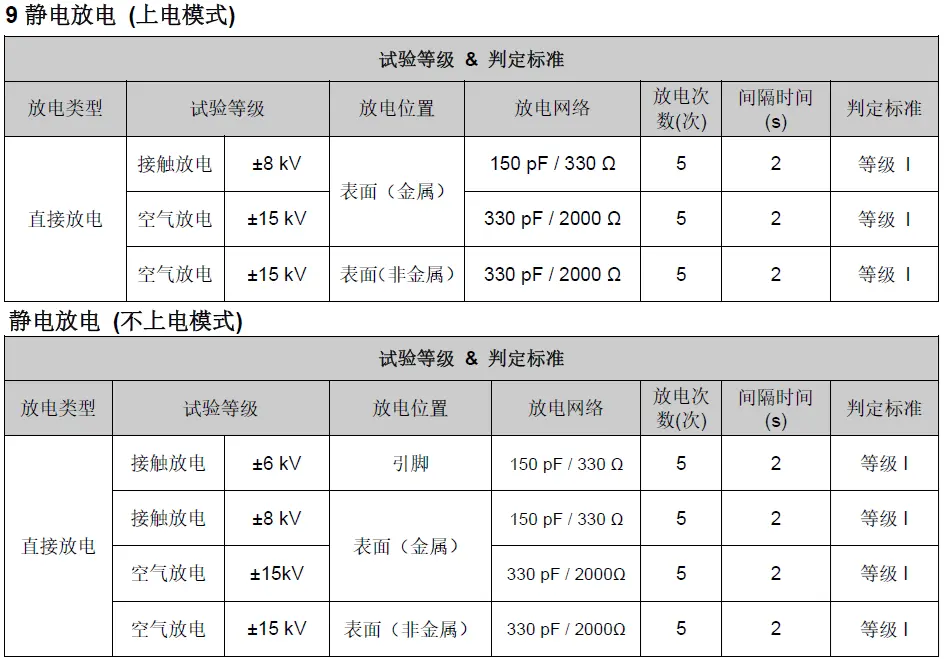

ESD试验等级及判定（来源：孚乔图，CVC威凯）
由图中可见，该DUT仅进行了直接放电试验，分为上电与不上电模式。不同电压等级的接触和空气放电共进行了7项测试，最高电压为15kV。放点位置也按照标准要求，非金属表面采用空气放电，金属表面采用接触和空气放电；不上电模式接触放电位置还包括了连接器引脚，这些在前面我们介绍标准时都有讲到。另外，放电次数和时间间隔也是按照标准要求，试验判定标准为等级Ⅰ，也就是要求试验中和试验后DUT能够完成设计功能。
2.2 ESD的DV试验布置
按照标准要求，ESD试验布置及局部布置如下图所示，由图中可见，DUT按照不同的放电点分别进行了测试：
上电模式ESD试验布置-整体及局部（来源：孚乔图，CVC威凯）
上电模式ESD试验-接触放电：不同放电点（来源：孚乔图，CVC威凯）
上电模式ESD试验-空气放电：不同放电点（来源：孚乔图，CVC威凯）
由图中可见，试验布置按照标准要求，DUT在上电模式，且外接了模拟负载。DUT、线束及模拟负载均放置于绝缘支撑物上，同时按照标准要求，空气与接触放电分别使用了不同的放电电极。

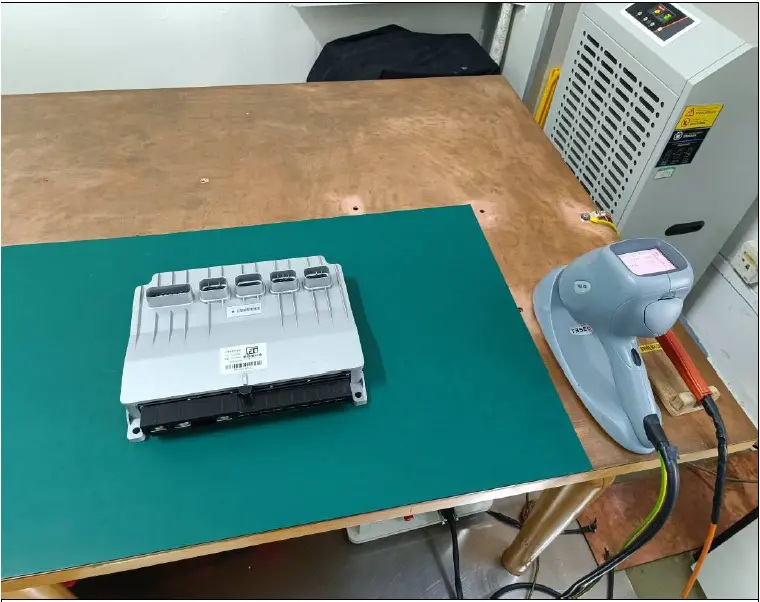

不上电模式ESD试验-整体布置（来源：孚乔图，CVC威凯）

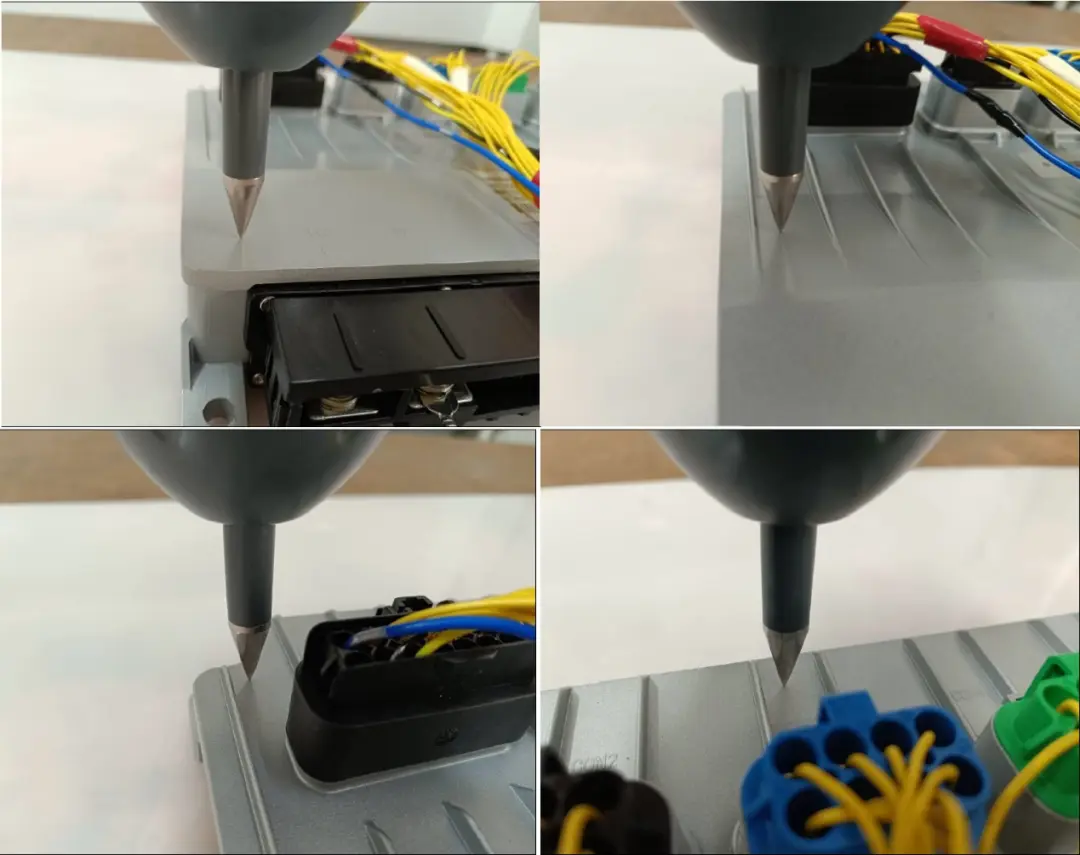

不上电模式ESD试验-接触放电：不同放电点（来源：孚乔图，CVC威凯）
不上电模式ESD试验-空气放电：不同放电点（来源：孚乔图，CVC威凯）
DUT在不上电模式的布置就非常简单了，从图中的布置照片大家就可以看到，ESD试验其实非常简单，DUT放在一张桌子上，加上绝缘垫，拿一个静电发生器就可以开始测试了。另外，不同于上电模式，在不上电模式下，接触放电位置还包含了连接器引脚，用来模拟生产及装配、维修过程中的ESD现象，这些在前面我们介绍标准时都有讲到。
