基于TSP脚本的2450脉冲输出实现

2025-06-06 08:54:48·  来源：东方中科
　

在DC测试中，器件自热会改变器件电特性

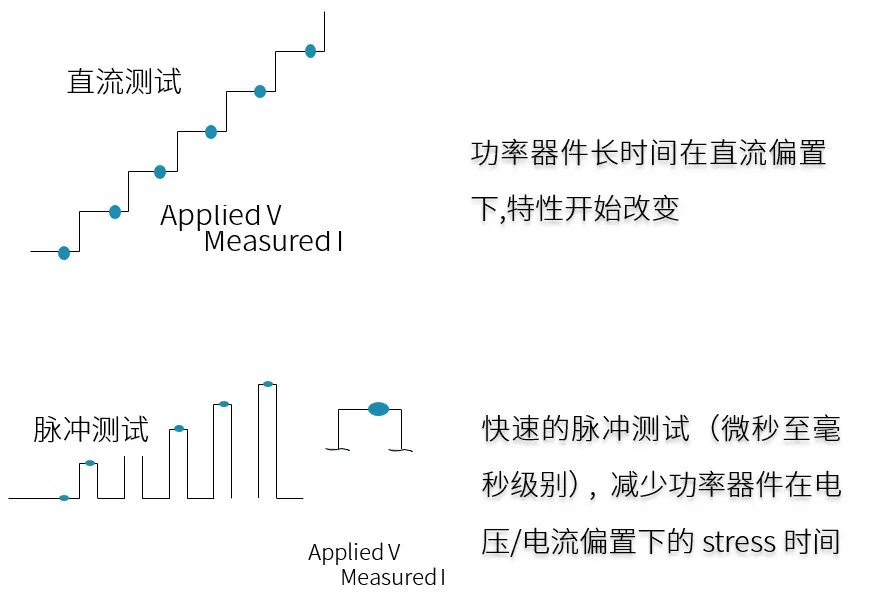

因此，脉冲输出，是源表的基本使用方法，下述提供了一种简单且完全免费的脉冲实现方式。

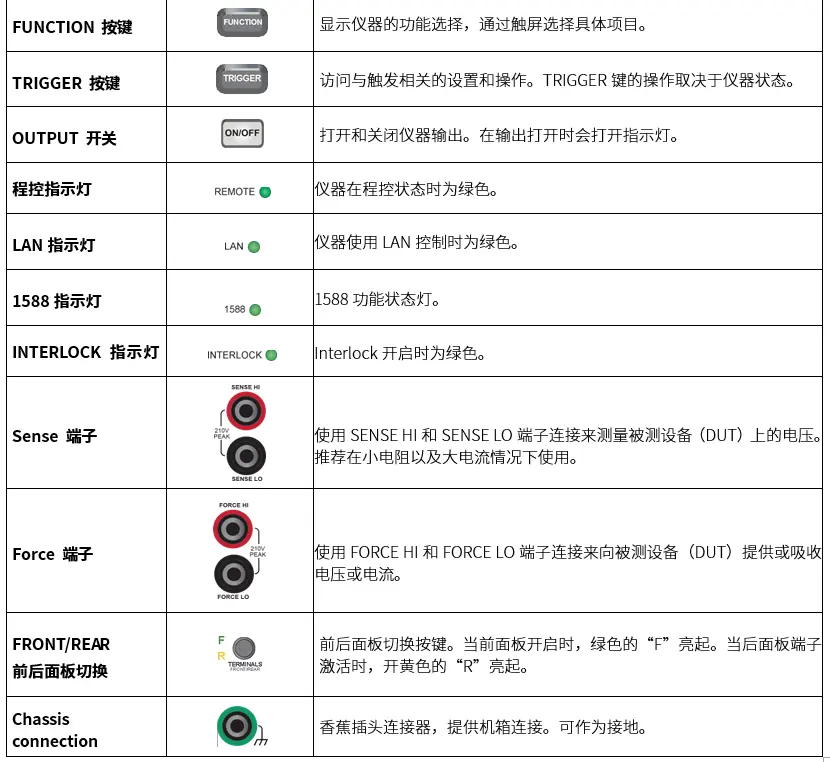

一、仪器前面板介绍


二、脚本使用

1. 插入仪器前面板USB接口


*接口支持要求：USB2.0，不大于32GB，格式为FAT32

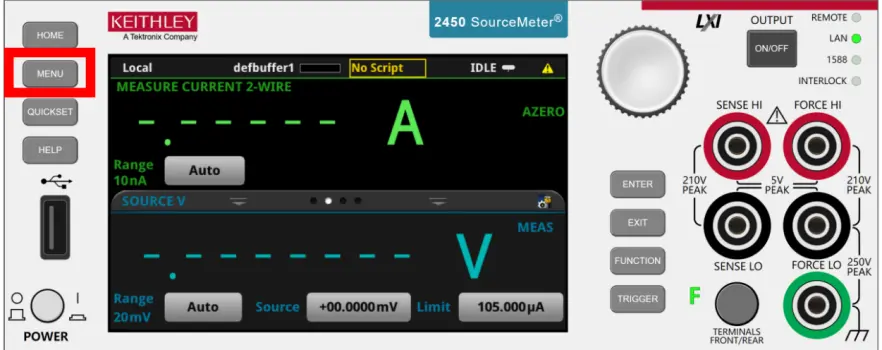

2. 脚本调用与设置 点击MENU按键


选择Mange


把需要的脚本Copy到仪器内部，然后按HOME按键返回主页面

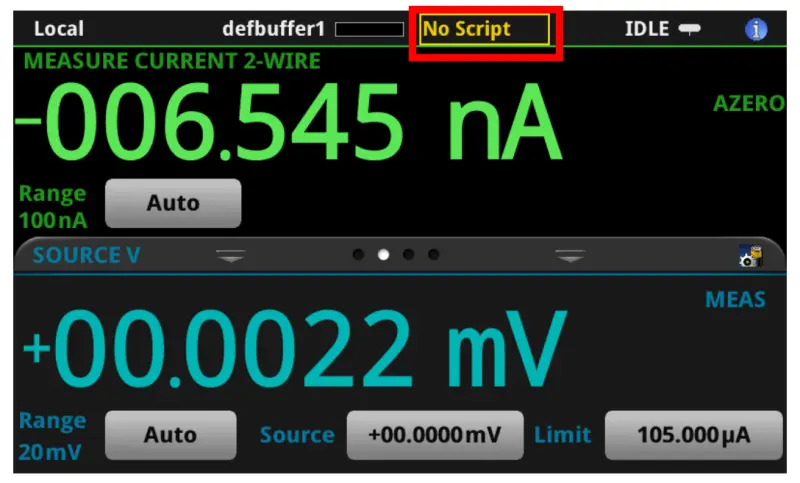

选择对应的脚本

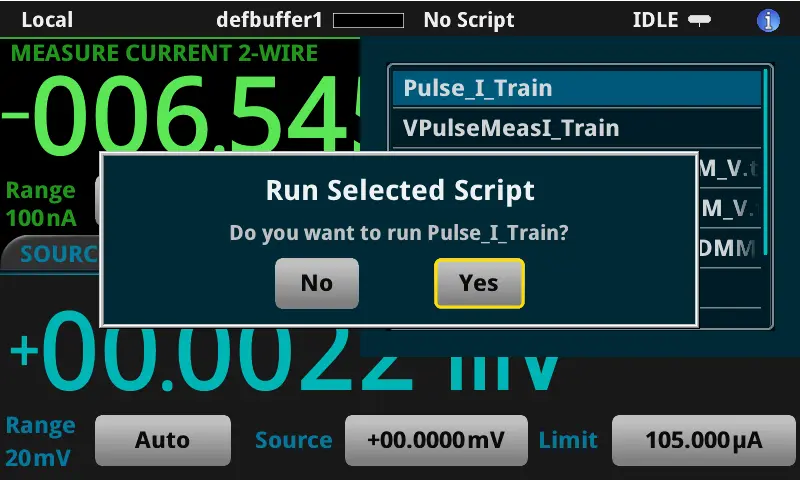

选择对应的脚本


选择Yes继续

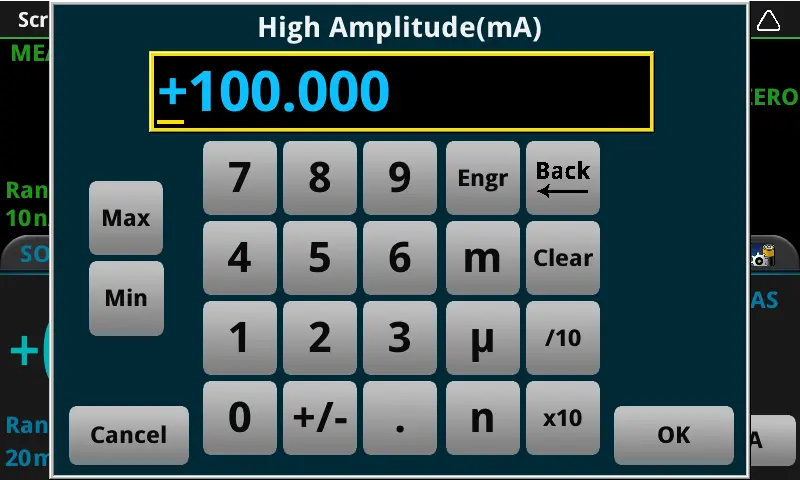

按照需要设置参数


设置完参数后的等待页面


点击一次Trigger按键，清空缓存

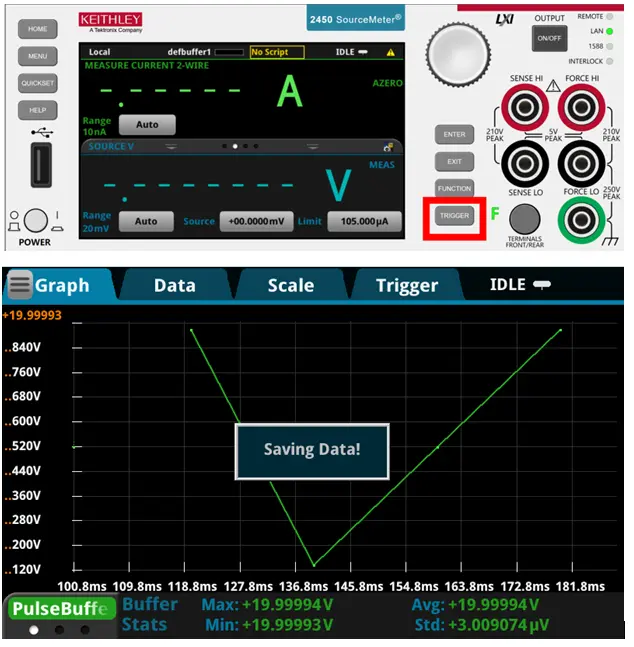

第二次点击Trigger按键，开始测试


3. 数据读取与配置观测

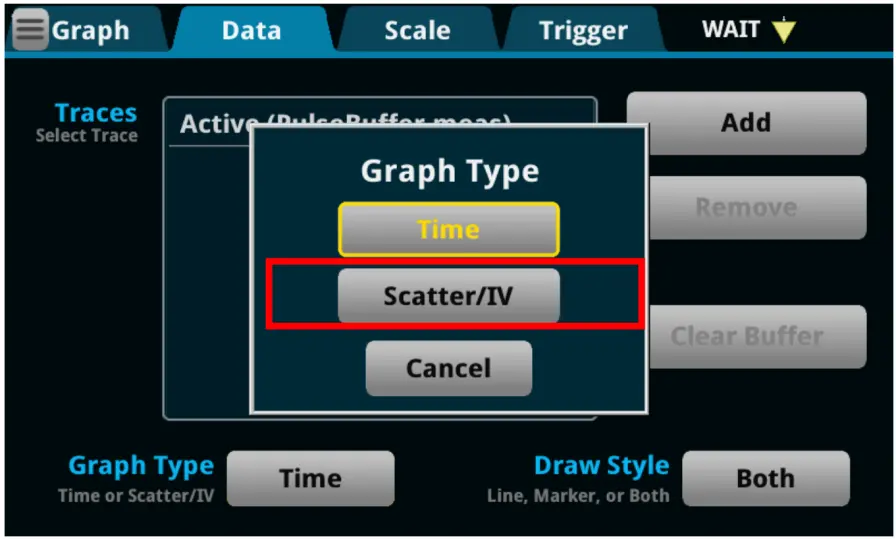

点击”Data”,在Graph Type中选择


若需要显示I-V Curve


若无法显示所有数据点，则在Scale设置X-Aix,Y-Axis

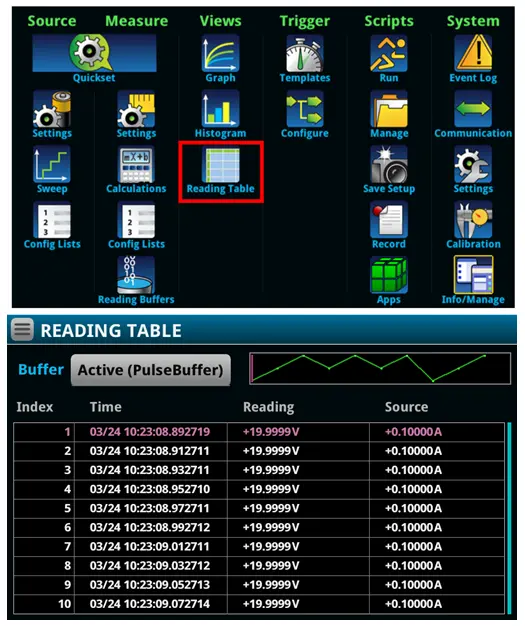

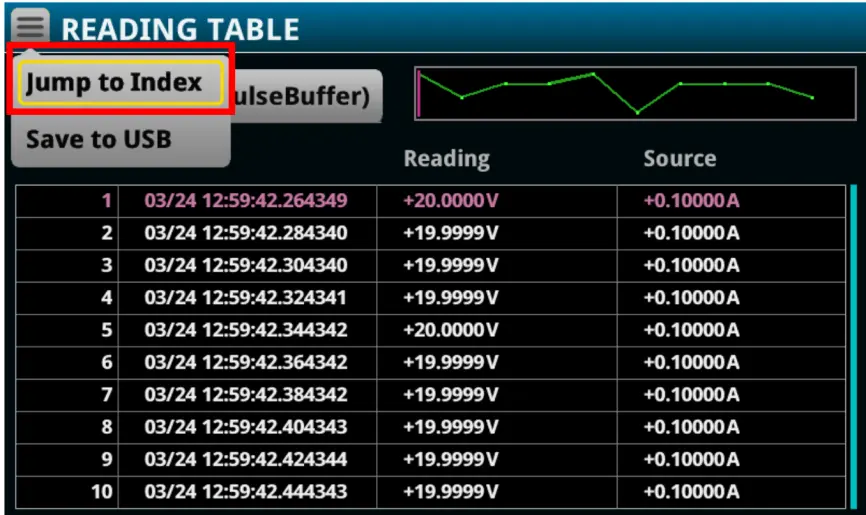

Readingbuffer数据表读取


脚本设置的有自动保存，也可以自行再手动保存


4. 仪器配置检查

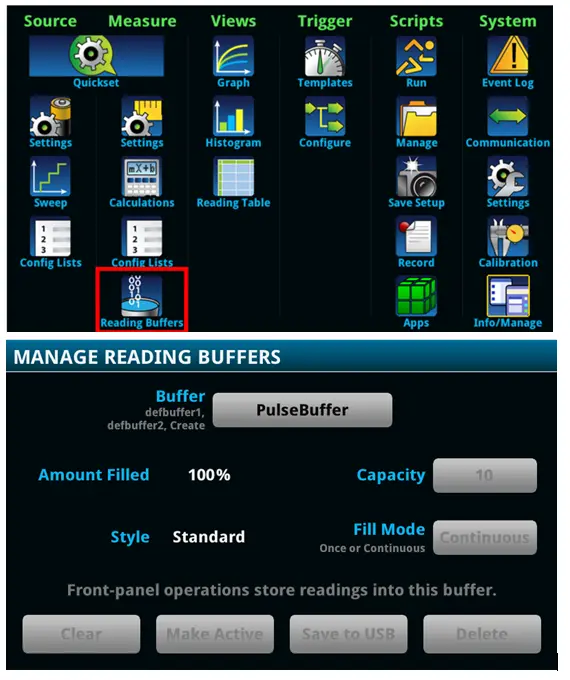

Reading Buffers 缓存区状态查询

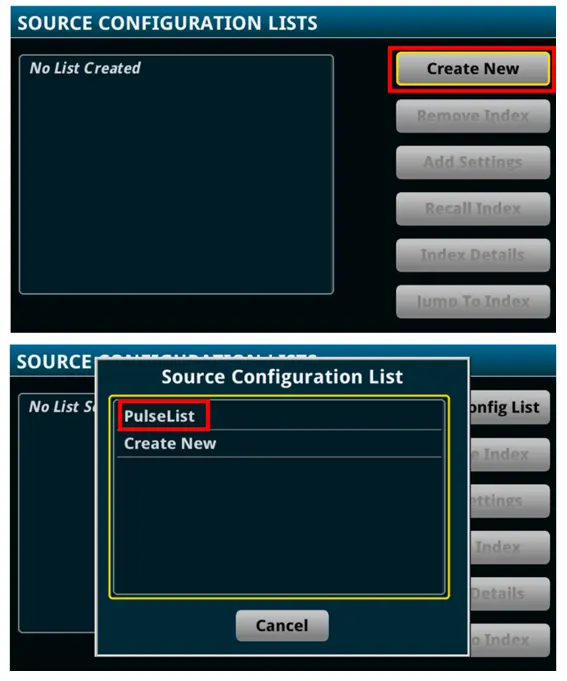

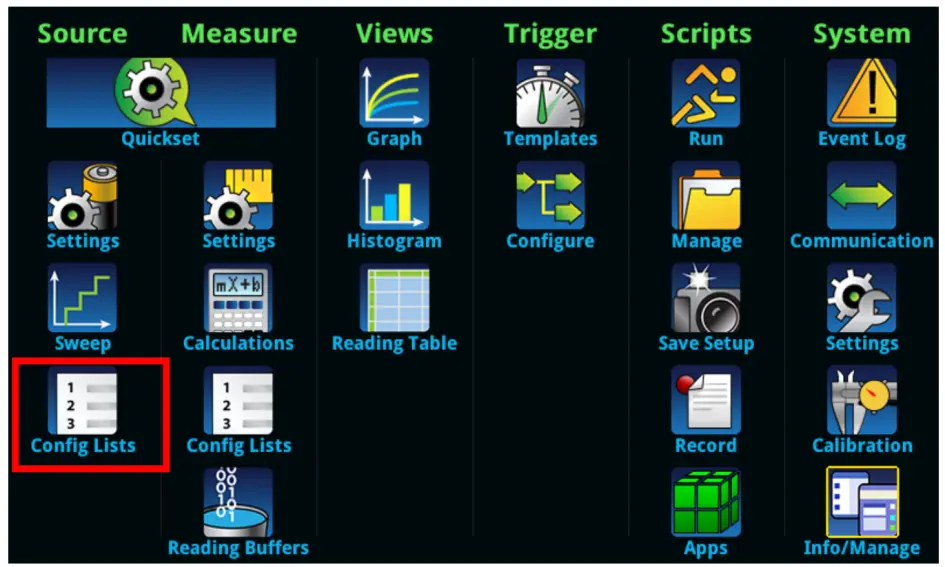

Configuration List查询


Configuration List查询

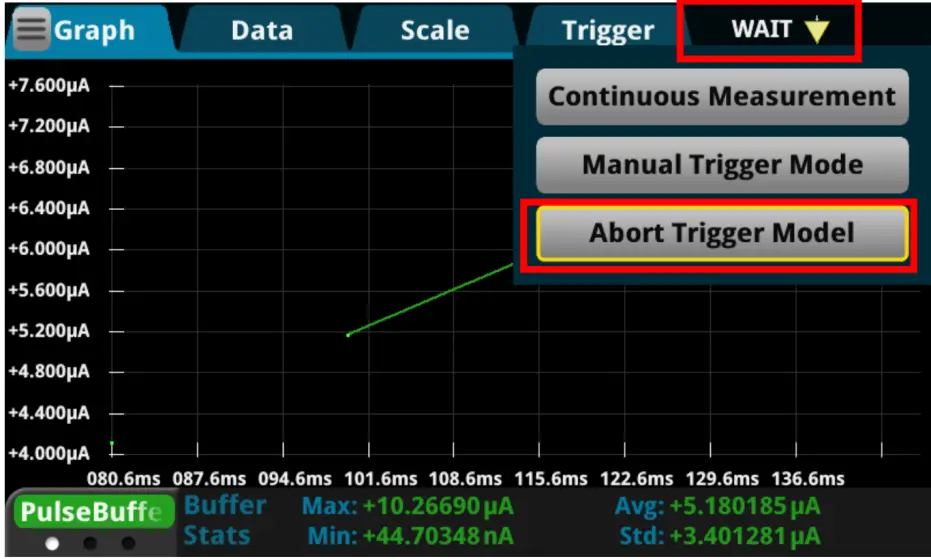

Abort The Trigger 停止测试


三、脚本演示结果

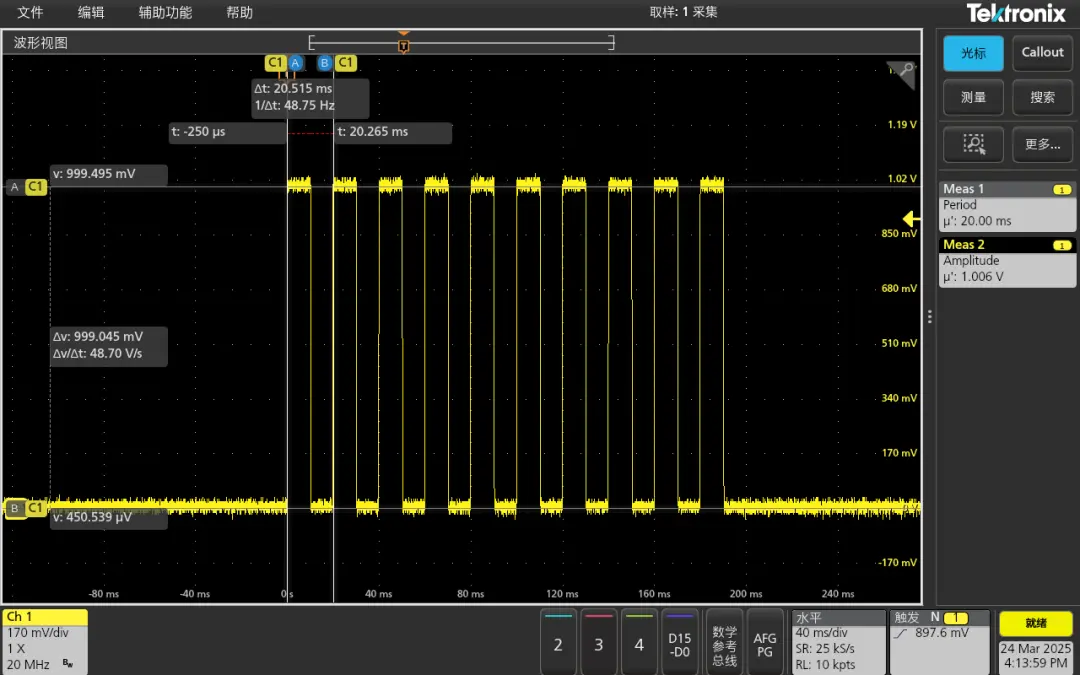

使用示波器测试的结果

设置的参数：Low Level 0 V ，High Level 1V，on_time 10ms,off_time 10ms

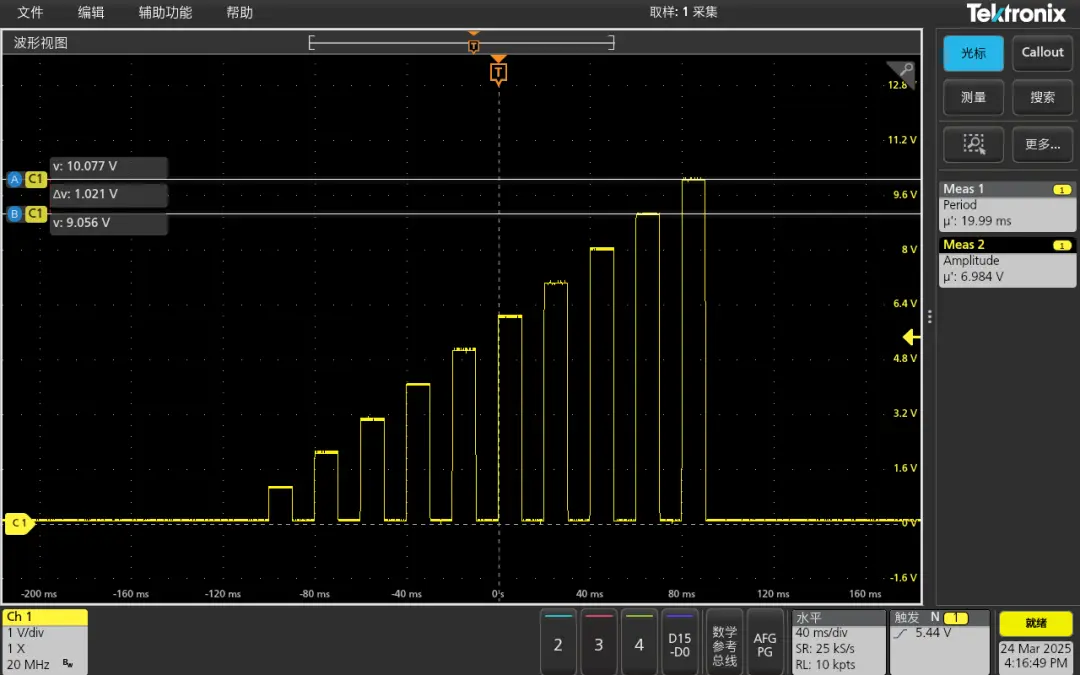

设置的参数：Start 0 V ，Stop 10V，Setp 1V,on_time 10ms,off_time 10ms

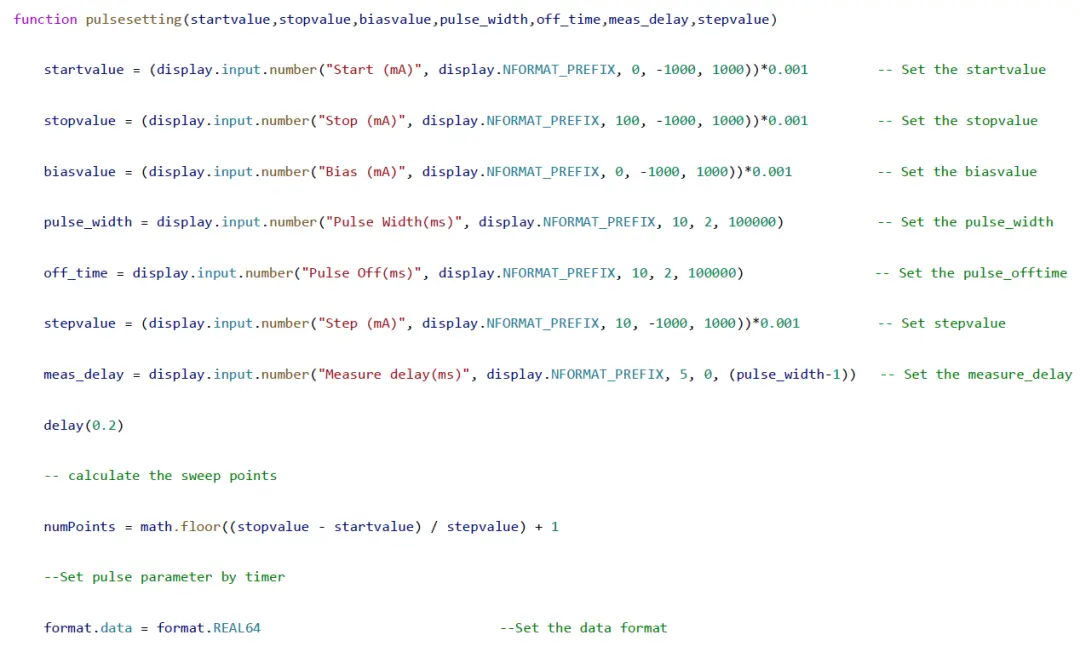

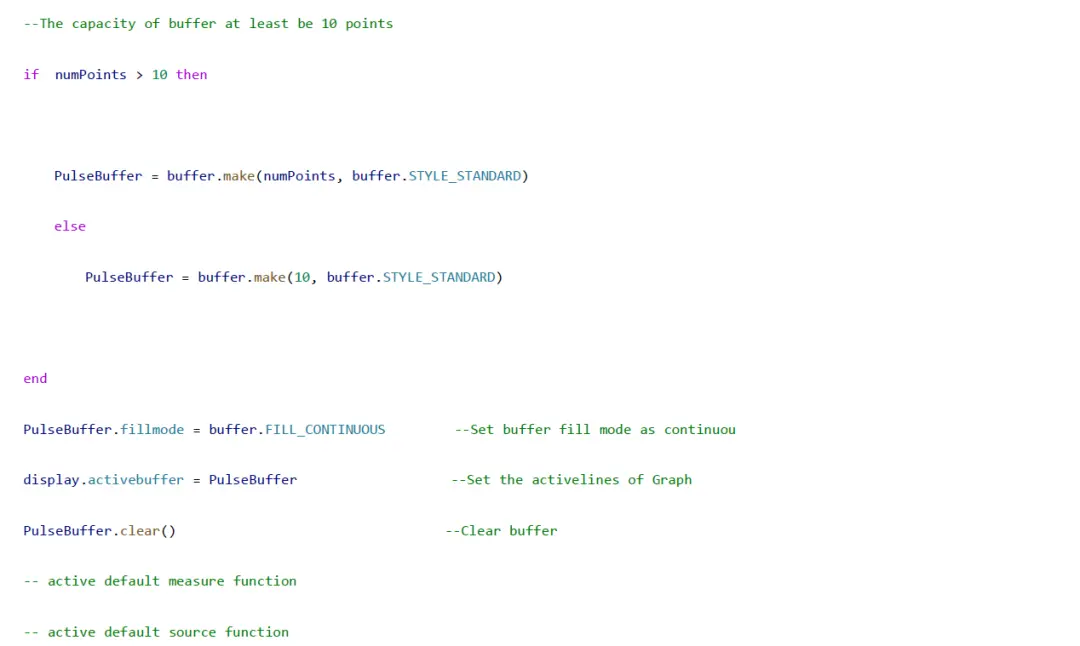

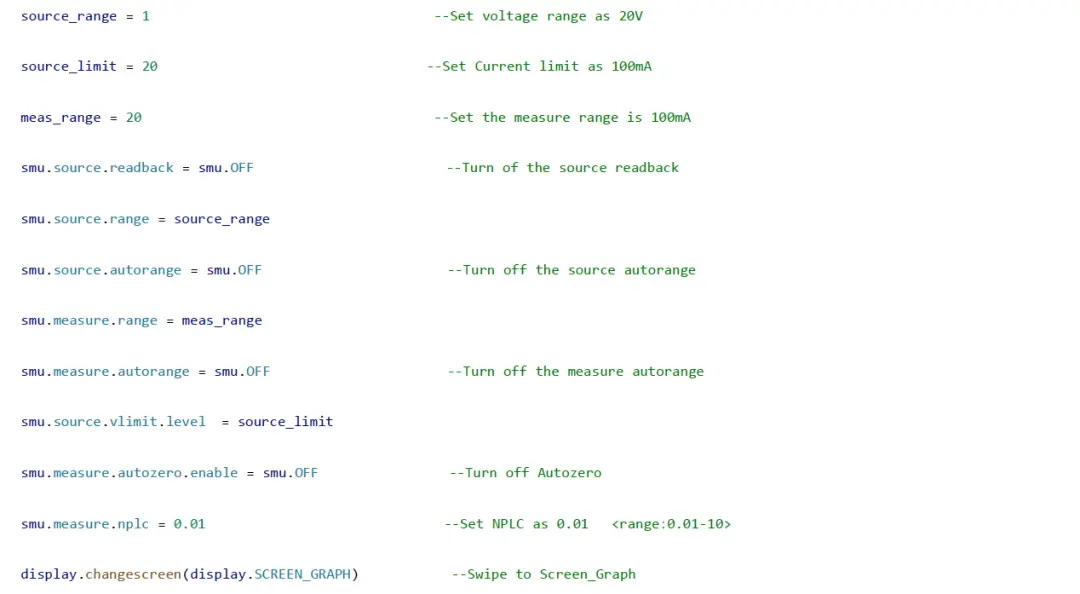

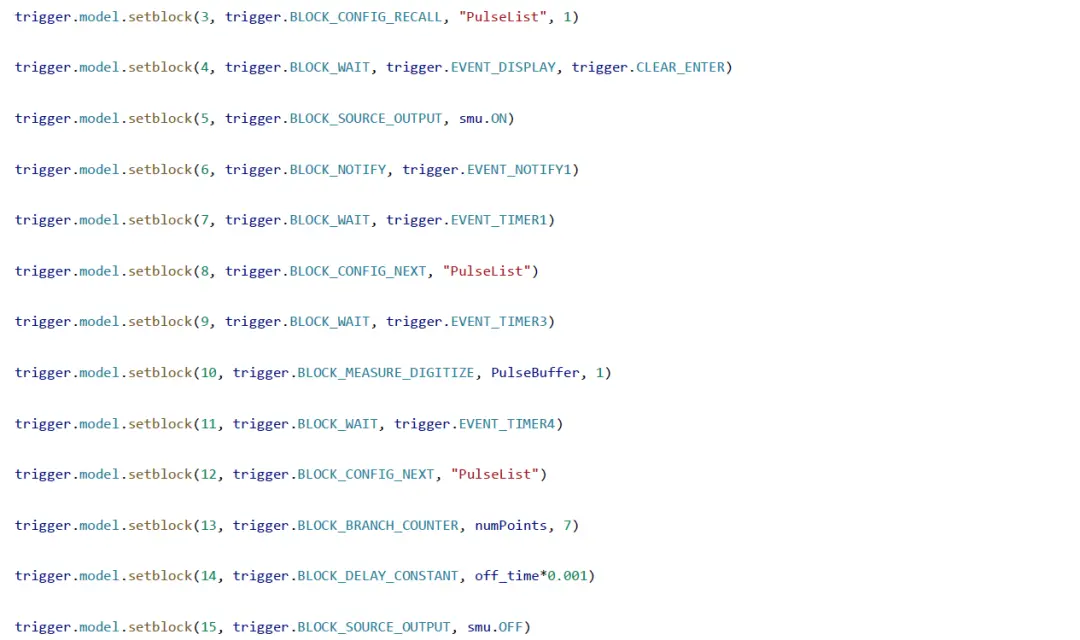

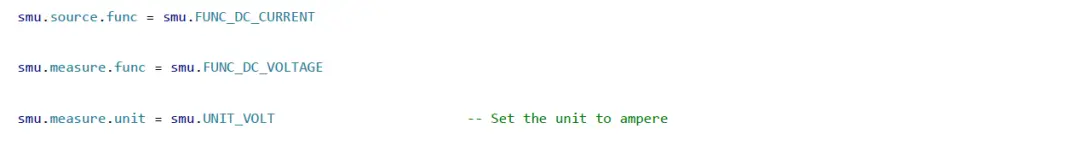

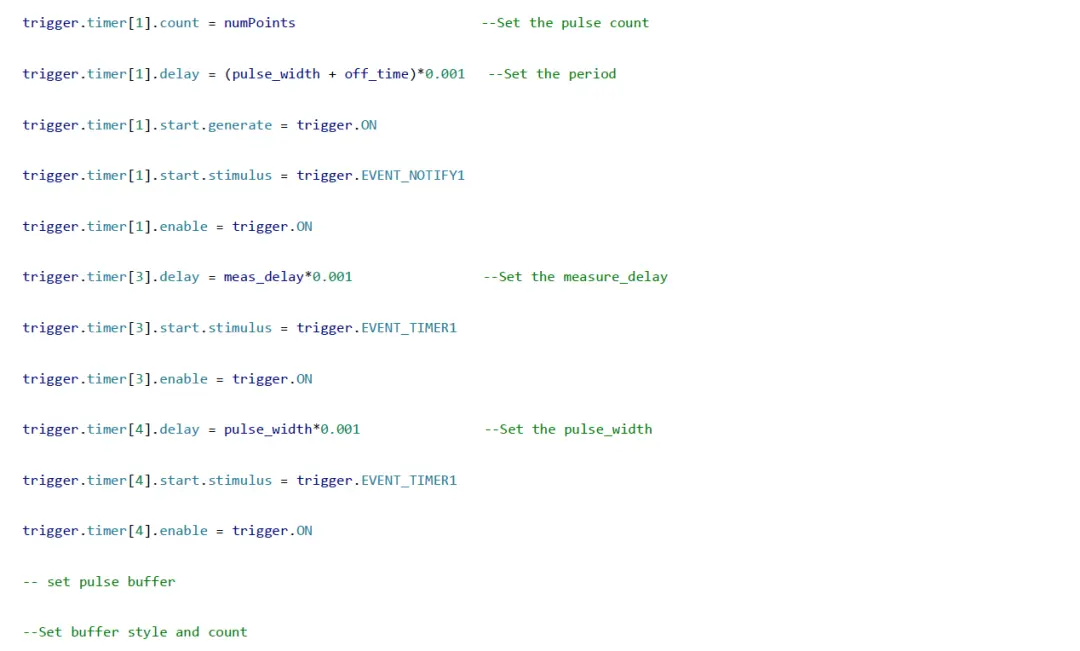

四、脚本内容 <Pulse Setting 部分>
