4. 5 数据生成模型介绍

在4.3 节介绍的环境感知系统测试技术框架中, 数据生成模型(如图像生成模型、大语言模型等) 无须从某一个感知环境出发, 就可以直接有针对性地生成大量、拟真的感知数据, 近年来有很多学者致力于此。而基于数据生成模型得到的待测数据直接影响后续的测试, 因此, 这一数据生成方法对模型的精度提出了较高的要求。

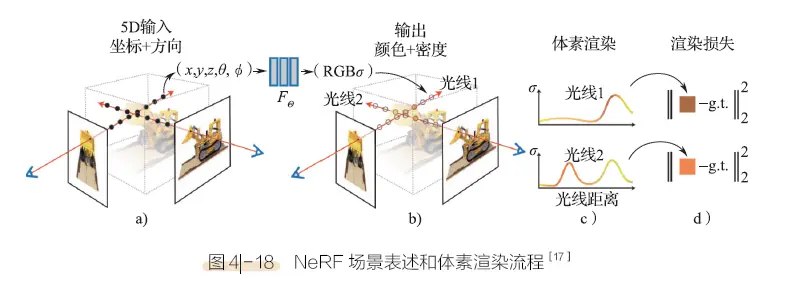

近年来, 神经辐射场(Neural Radiance Fields, NeRF)技术的兴起为数据生成提供了新的可能性。NeRF 于2020年被首次提出[17] , 它是一种基于隐式辐射场的技术, 通过使用多视角的2D 图像及相应摄像头姿态来训练神经网络重建3D 场景, 用以提取新视角的图像。NeRF 的核心原理类似于光线追踪技术, 其主要过程是通过多层感知器(Multi Layer Perceptron, MLP)对给定的空间坐标(x, y,z) 和观察方向(θ, ϕ) 进行光线路径建模, 计算得到该点的颜色和密度值, 如图4 -18 所示。基于该技术不仅能够实现高保真图像的生成, 还能够从不同的视角自由提取图像, 甚至能够对场景中的动态目标进行修改和重建。NeRF 训练渲染流程可以总结如下:

1) 对于给定的摄像头光线, 在光线上进行采样, 对采样点的空间坐标及观察方向进行编码, 用深度复杂网络获得辐射场信息。

2) 辐射场输出空间点的颜色和密度。

3) 根据2) 的输出, 用体素渲染方程获得生成视角图片。

4) 在训练阶段, 根据原视角图片计算损失更新网络。

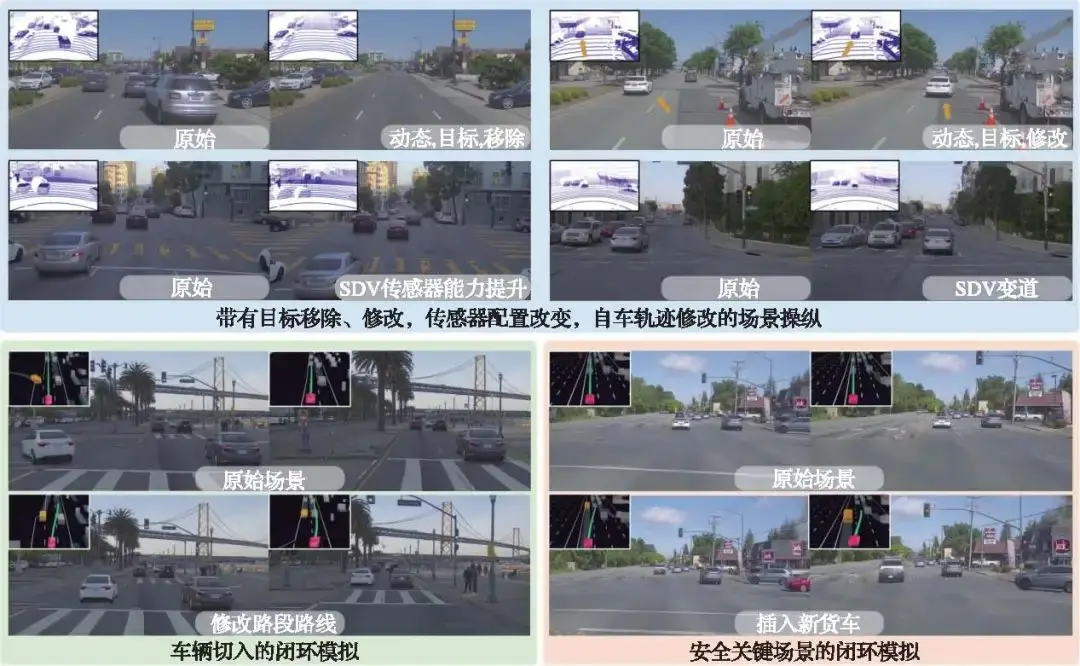

基于NeRF技术,TancikM等[18] 提出了Block⁃NeRF,将场景分解为单独训练的NeRF,实现了对街景的大规模渲染。在此基础上,UniSim[19] 提出了一种扩展的NeRF,将场景解构为动态目标和静态背景,如图4-19所示,通过动态目标姿态估计建立空间之间的映射,以实现对动态目标的创建和编辑,包括对象的移除、增添和动作修改等,能够有效支持自动驾驶闭环仿真,但仍存在渲染计算负载高的问题。

图4-19 UniSim基于原始传感数据创建可编辑的数字孪生,实现对场景中对象的移除、增添、动作修改等操作[19]

另外,基于GAN方法搭建的数据生成模型也是常用的数据生成方法,已经发展较为成熟,下面将以模拟降雨图像生成为例,介绍现有图像生成方法,并选取其中一种进行详解。

4.5.1 降雨图像生成方法概述

模拟降雨图像生成方法主要分为三种。

1)基于物理模型的图像生成:通过研究雨滴的物理模型,[20] 获取降雨对图像的影响,进而实现从晴天图像生成雨天图像。如图4-20所示,首先基于估计的场景深度,生成一个雾状的衰减层。然后,生成雨条纹和雨滴,并与雾状层合成。最后,将生成结果与原始图像叠加在一起,得到基于物理模型的降雨图像生成。

图4-20 基于物理模型的降雨图像生成

2)基于深度学习的图像生成:基于神经网络构建降雨图像生成模型,由数据驱动获取降雨图像。基于物理的渲染可以产生真实的雨条纹和雾状的雨效果,但它忽略了主要的降雨特征,如湿度、反射、云,因此可能无法传达下雨场景的整体外观,而神经网络则擅长学习这些视觉特征。下一小节将以其中一个图像生成模型为例,详细介绍基于深度学习的降雨图像生成模型的原理。

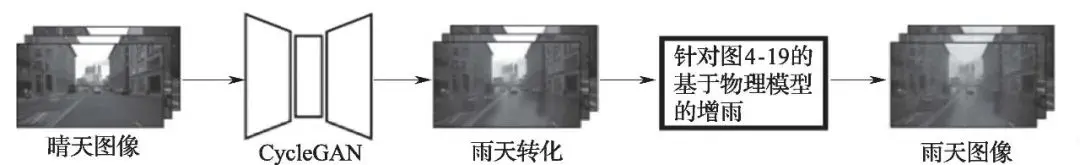

3)基于物理模型和深度学习结合的图像生成:如图4-21所示,首先使用深度学习模型将晴天图像转换为雨天图像,再使用基于物理模型的方法增强雨条纹[21] 。

图4 -21 基于物理模型和深度学习结合的图像生成

4.5.2 降雨图像生成模型介绍

本节将介绍一个基于GAN[22] 的小、中、大雨三级降雨图像生成模型(RainConditionalCycleGAN,RCCycleGAN)[23] 。

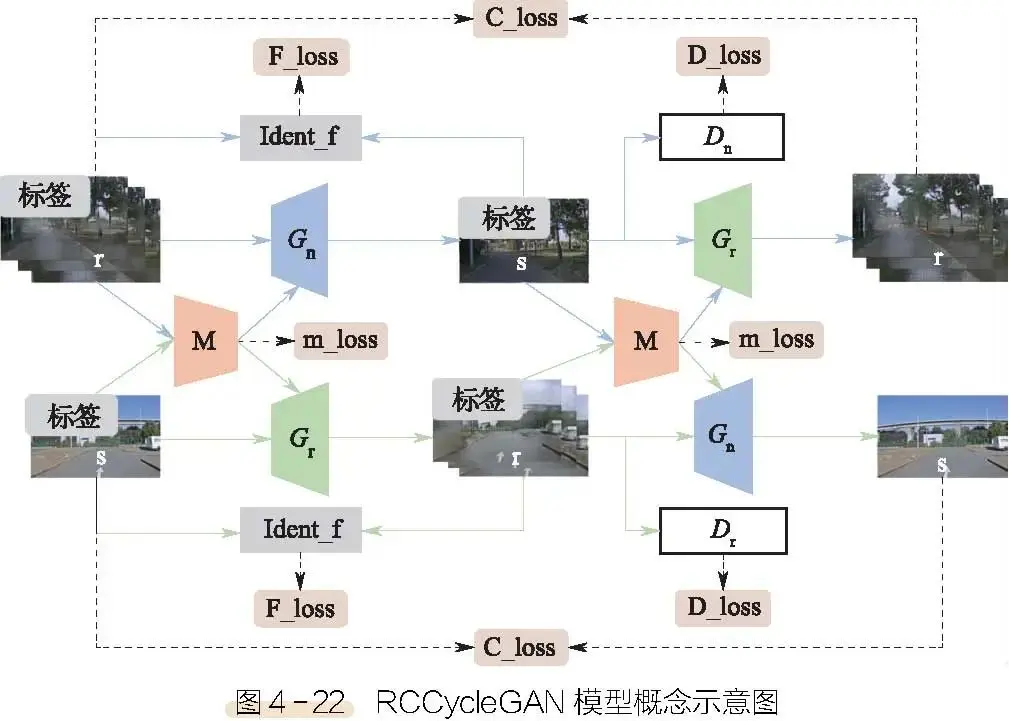

GAN于2014年被提出,其由生成网络和判别网络相互对抗组成。生成网络负责从训练数据中学习期望输出数据分布,由原始输入生成模拟数据;判别网络则是负责判断输入数据属于模拟数据还是真实数据。在对抗过程中,生成网络旨在得到判别网络无法区分的模拟数据,而判别网络旨在尽可能区分模拟数据与真实数据,生成网络与判别网络按照动态博弈规则进行训练。条件生成对抗网络(ConditionalGenerativeAdversarialNetworks,CGAN)于2014年被提出[24] ,实现生成对抗网络一对多的映射输出。该模型引入了传统深度学习中的监督式学习思想,在原有生成网络和判别网络上引入辅助信息y(数据标签),使得生成网络可以生成具有辅助指导的模拟数据。循环对抗生成网络(Cycle⁃ConsistentGenerativeAdversarialNetworks,CycleGAN)[21] 于2017年被提出,实现非配对图像间端到端的学习,该模型被广泛应用于两个数据集合之间的风格迁移。下面要详细介绍的模型RCCycleGAN,则是在CycleGAN的基础上进行修改的,其概念示意图如图4-22所示。该模型主要由以下4个模块构成:

1)判别网络Dn 与Dr: 其输入为真实图像或模拟图像与对应的降雨强度标签, Dn 用于判别输入图像属于真实晴天图像还是模拟晴天图像, Dr 用于判别输入图像属于真实降雨图像还是模拟降雨图像。

2)生成网络Gn 与Gr:其输入为真实图像或模拟图像、降雨掩膜和对应的降雨强度标签,Gn 用于由多级降雨图像(包括真实降雨图像与模拟降雨图像)生成模拟晴天图像,Gr 用于由晴天图像(包括真实晴天图像和模拟晴天图像)生成模拟多级降雨图像。

3)降雨掩膜识别网络Ident_m:用于获取降雨图像与真实图像的雨量掩膜,属于一种非监督的降雨掩膜识别模块。

4)图像特征识别网络Ident_f:用于获取模拟图像与真实图像的关键特征,采用已训练的深度卷积网络。

图4 -22 RCCycleGAN 模型概念示意图

(1)判别网络

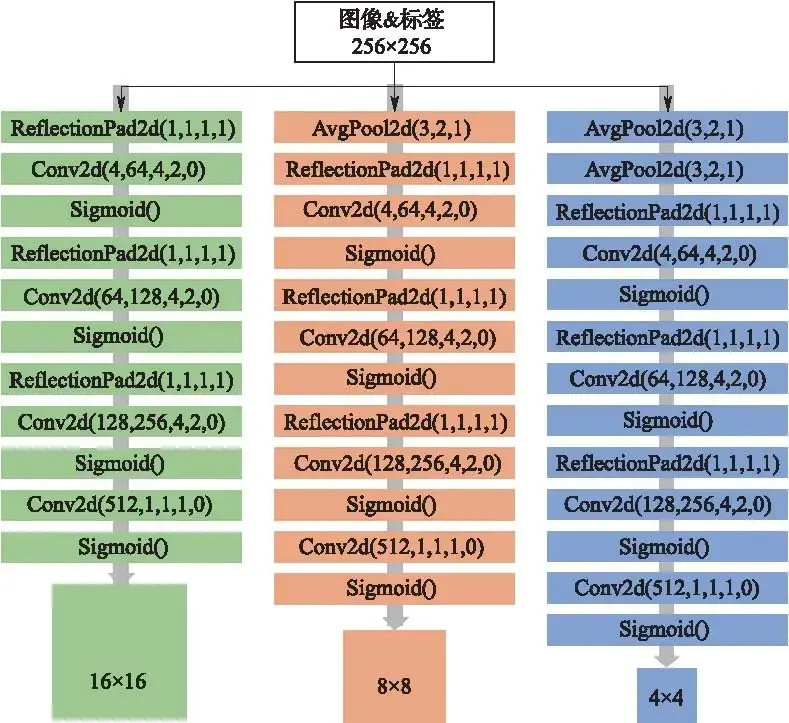

判别网络Dn 与Dr 采用了相同的多尺度卷积网络。输入为模拟图像或真实图像(RGB3通道)及对应的降雨强度标签(1通道),其中降雨强度标签实现条件生成对抗网络,并采用PathGAN结构作为判别网络最终输出,相较于传统采用全连接层作为判别网络最终输出,PathGAN结构最终输出为局部感受野,可保留更多图像特征,更好地指导生成网络输出模拟数据。判别网络架构如图4-23所示,其由三个深度卷积神经网络构成,不同尺度通过平均池化层得到。各卷积层通过卷积核提取感受野内特征,通过多层卷积网络提取输入图像的特征及结构信息。

图4 -23 判别网络架构

(2)生成网络

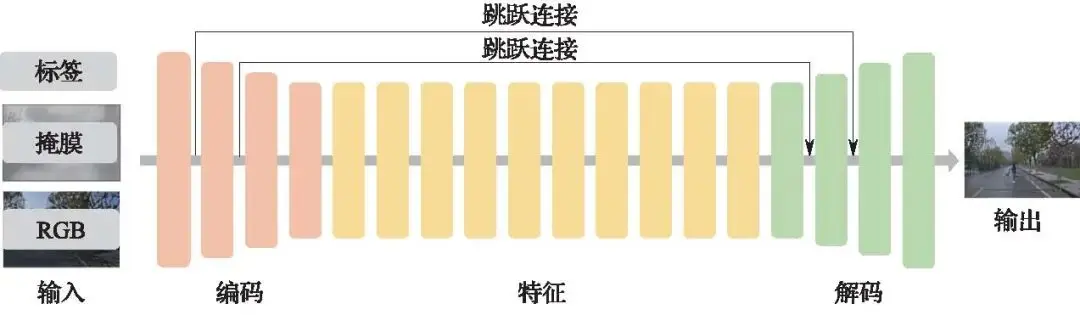

生成网络Gn 与Gr 采用了相同的U⁃net结构,其网络结构示意图如图4-24所示。生成网络输入(5通道)包括原始图像(RGB3通道)、降雨强度标签(1通道)和降雨掩膜(灰度图1通道)三部分,其中降雨强度标签实现条件生成对抗网络。生成网络主要由编码器、转换器和解码器构成。编码器由4层卷积神经网络构成,完成对输入信息的特征提取,获取更优的全局信息。而后转换器由10层卷积神经网络构成,实现降雨/除雨风格迁移。解码器由三层卷积神经网络构成,对风格迁移后的图像特征进行解码,输出模拟图像。

图4-24 生成网络结构示意图

(3)降雨掩膜识别网络

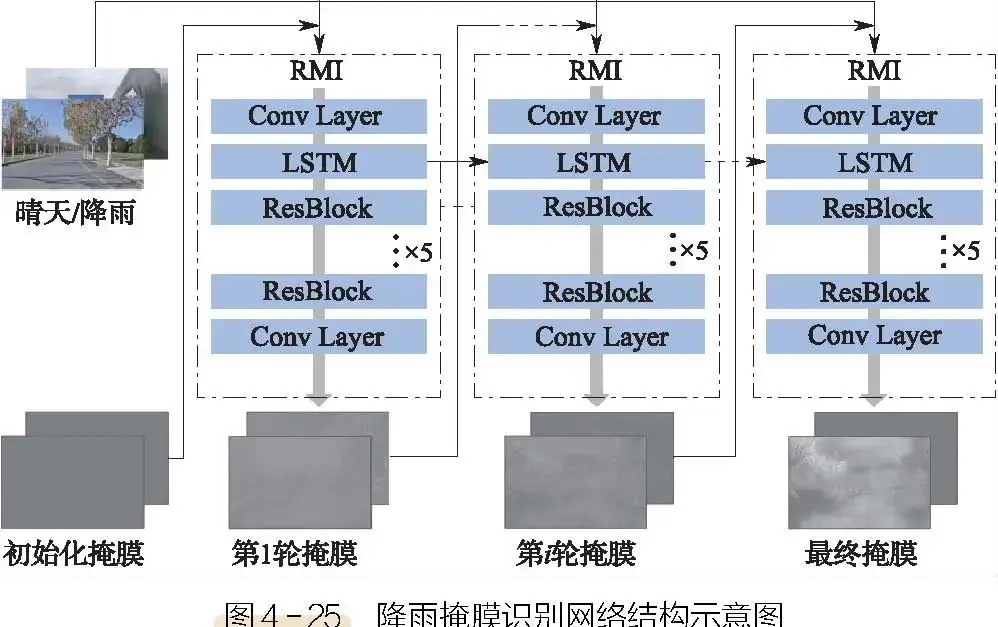

针对晴天图像到降雨图像的转换任务,传统的CycleGAN通过判别网络自主捕捉两个数据集合(晴天/降雨)之间的差异,而后根据判别网络输出指导生成网络获取较为真实的模拟降雨图像。但降雨图像由背景信息及降雨信息(雨滴条纹和视觉传感器表面遮挡)两部分构成,其中的降雨信息,即降雨掩膜,由雨滴遮挡和雨滴条纹两部分组成。因此,若仅依靠CycleGAN模型来完成该任务,由于晴天图像与降雨图像所包含的信息并不对称,则需要大量数据与训练时间。在数据缺乏和训练不足的情况下,CycleGAN模型会出现颜色或结构破坏的问题。为解决上述问题,设计了降雨掩膜识别网络,其网络结构示意图如图4-25所示,通过降雨图像和晴天图像两个支路共同约束降雨掩膜识别过程。

图4 -25 降雨掩膜识别网络结构示意图

降雨掩膜识别网络由若干降雨掩膜识别模块(RainMaskIdentification,RMI)构成,每个RMI由卷积层和激活层、LSTM、若干残差模块和卷积层构成。首先,由卷积层和激活层对输入的图像和上一轮输出的降雨掩膜进行特征提取。然后,利用LSTM模块结合上一轮输出更新降雨掩膜。此外,随着RMI模块数量的增加,降雨掩膜识别网络的层数会急剧增加,导致网络训练过程中出现梯度消失的问题。因此,RMI模块引入了5个残差模块,使得降雨掩膜识别网络具有较大的深度且具备较大的感受野。最后,利用卷积层获取单通道的降雨信息(即掩膜)。

(4)图像特征识别网络

图像特征识别网络为一个已训练稳定的VGG16网络,其负责提取真实图像与模拟图像包含的特征与结构信息,后续无须训练。由先验知识可知,生成网络输出的模拟降雨图像在真实图像上叠加了降雨掩膜,总体来说,图像的特征和结构信息并未发生较大改变。

4.5.3 降雨图像生成模型结果

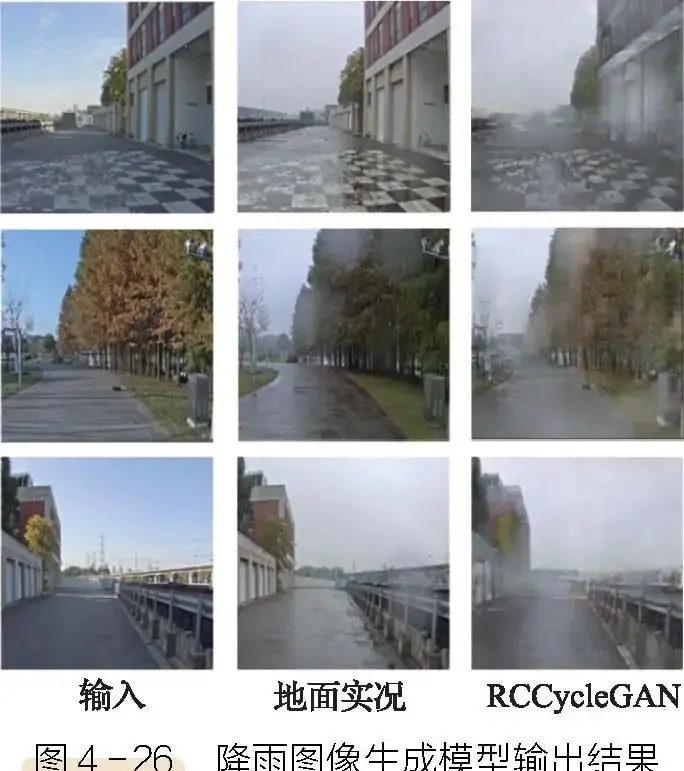

经过一定轮次的训练后,该模拟降雨图像生成模型输出结果如图4-26所示。其中,左侧第一列为输入晴天图像,第二列为真实小雨图像,第三列为RCCycleGAN生成的模拟小雨图像。可以看出,RCCycleGAN可以较好地保留图像结构信息,减少图像扭曲现象,同时保留较多色彩信息,保留图像内的局部细节(阴影、反光等),与真实驾驶场景接近。因此,基于该生成模型输出的图像数据,可以满足下一步测试的需求。

图4 -26 降雨图像生成模型输出结果
