中汽研电动汽车充电电磁兼容测试平台

发布日期:2020-06-21 11:34  来源:中汽研汽车检验中心(天津)有限公司

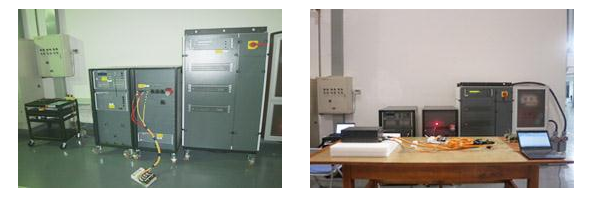

设备:
- 三相谐波闪烁测试数字功率分析仪:谐波范围达到1 - 50 次谐波;Pst 和 Plt 精度优于 5%;dmax,dc,dt精度优于0.15%。
- 三相电源质量抗扰度模拟器:可编程的三相交流和直流电源,频率范围宽,能够产生各种波形,以满足电磁兼容领域和航空航天等多种测试应用需求。输出电压0 V - 3 x 300 V 交流 ,0 V - +/-425 V 直流;输出电流连续 33 A ,短时 (最长 3 s) 66 A 。可重复峰值 250 A。
- 浪涌及电快速脉冲群试验台:电快速瞬变/脉冲群模块(IEC /EN 61000-4-4),测试电压可达5.5 kV,浪涌模块(IEC / EN 61000-4-5),测试电压可达5 kV,耦合去耦网络可达3x690V, 100A AC。

EMC试验主要项目:
谐波发射、交流电源端口谐波、谐间波及电网信号的低频抗扰度、电压变化、电压波动和闪烁发射、电压暂降、短时中断和电压变化的抗扰度、电快速瞬变脉冲群抗扰度、浪涌抗扰度。
